雷達液位計到貨安裝后，還要給雷達液位計的傳感器接線，過程大致為：旋開外殼，拆下顯示模塊，將電纜穿過電纜插頭，按照接線圖使用屏蔽電纜進行連接，把雷達液位計中將電纜的屏蔽層接地。把電線連接完成后，擰緊電纜插頭，擰緊外殼，檢查測試無問題故障后，雷達液位計傳感器接線完成。

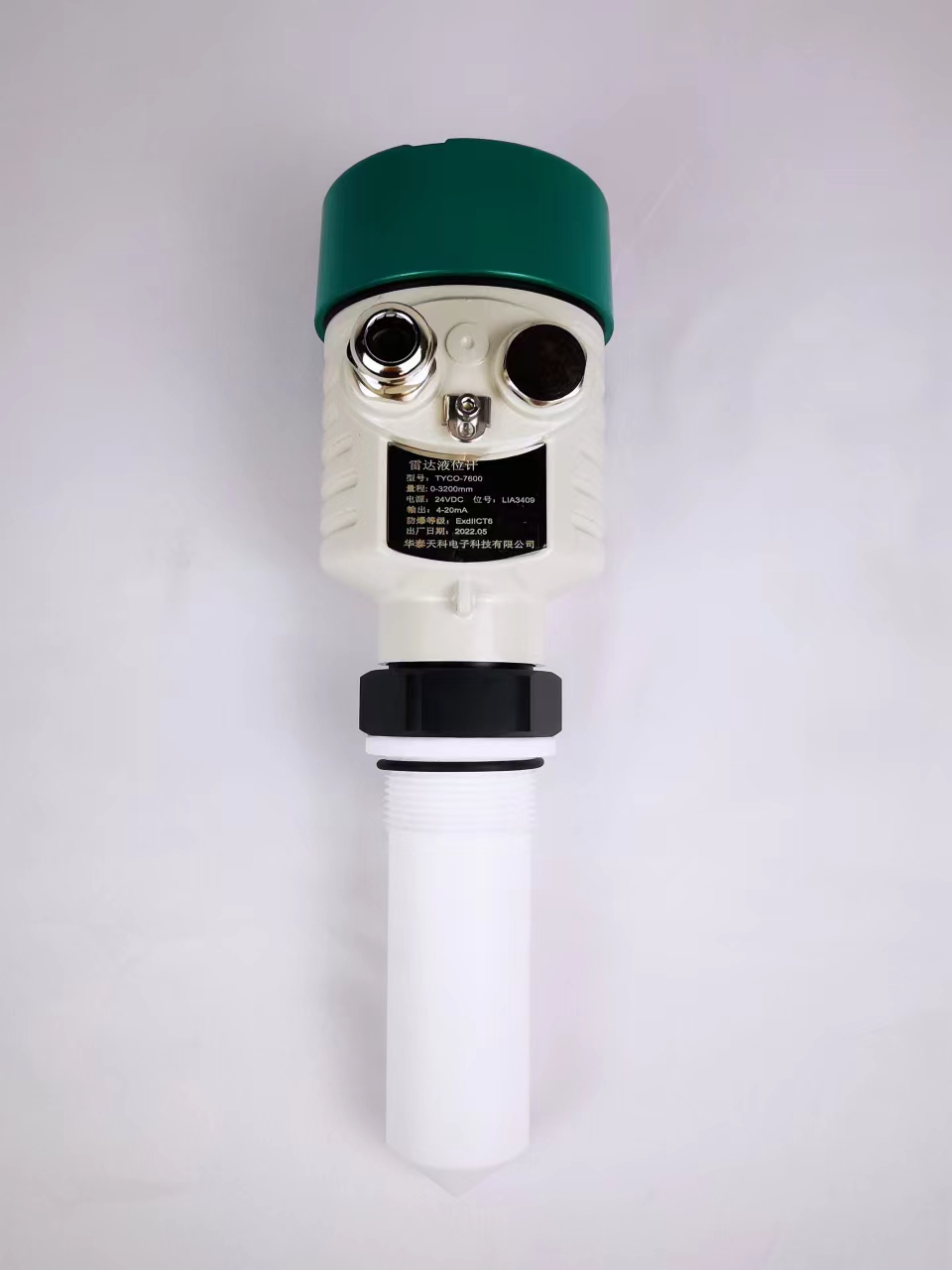

　　雷達液位計傳感器是一種常見的測量液位位置的傳感器，輸出的是由液位高度轉化而來的電信號。雷達液位計傳感器主要由模塊電路組成，特點是耐酸耐腐，防潮抗震，優點明顯，電路內部含有恒流反饋電路和內保護電路，可使輸出最大電流不超過28mA，因而能夠可靠地保護電源并使二次儀表不被損壞。

　　雷達液位計傳感器一般輸出的信號是電流4-20MA，0-20MA，或電壓0-5V，1-5V，0-10V等，通常電流型的是二線或四線制、電壓的三線制輸出。目前很多是沒有24VDC供電電源的，大部份是10V，有些功耗較大的變送器，10VDC的電源無法帶動，那么只能外接供電源24VDC。這樣一來雷達液位計傳感器就出現了四個接線端子：供電+，供電-，反饋+和反饋-。

　　雷達液位計傳感器接線參數設置注意事項

　?。?）選擇顯示功能，顯示液位還是間隔。

　?。?）選擇顯示長度的單位。

　　（3）輸出檢測罐的高度。

　?。?）輸出死區間隔等于法蘭底部和液位之間的間隔。

　?。?）輸出天線的型號和天線延伸段的長度。

　?。?）選擇顯示當前輸入功能。輸出對應的當前輸入值的檢測范圍。
